机械密封HM1001系列

泵用机械密封

产品资料

本系列机械密封件为内装、内流、但断面、单弹簧非平衡型结构。符合ISO3069及DIN24960标准。适用于螺杆泵、研磨泵、混合泵、胶体泵、钛白浆料泵、炭黑胶体磨、化工泵、污水泵、管道升压泵和潜水泵。

适用范围：
◇ 被密封介质：水，油等一般腐蚀性液体
◇ 密封腔压力：≤1.0 MPa
◇ 密封腔温度：-20～+100℃
◇ 转速：≤3000r/min

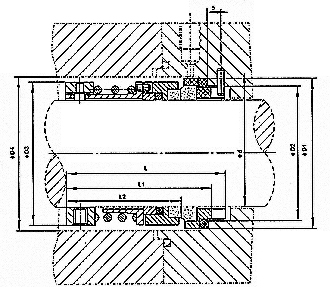

	d	D1	D2	D3	D4 min	L	L1	L2
	H6	H8	H11	D3	D4 min	L	L1	±0.5
1001-16	16	27	23	30	32	53	47	38
1001-18	18	33	27	32	34	58	51	41
1001-20	20	35	29	34	36	58	51	41
1001-22	22	37	31	36	38	61	54	43.5
1001-24	24	39	33	38	40	63	56	45.5
1001-25	25	40	34	39	41	63	56	45.5
1001-28	28	43	37	42	44	70	63	51.5
1001-30	30	45	39	44	46
1001-35	35	50	44	49	51
1001-40	40	58	51	56	60	76	69	56
1001-45	45	63	56	61	65	76	69	56
1001-50	50	70	62	66	70	80.5	73.5	59.5
1001-55	55	75	67	71	75	80.5	73.5	59.5
1001-60	60	80	72	80	85	88	81	67
1001-65	65	85	77	85	90	88	81	67
1001-70	70	92	83	90	95	97	90	73.5
1001-75	75	97	88	99	104
1001-80	80	105	95	104	109
