分体式胶体磨

胶体磨

产品资料

昊星HAOSTARS分体式胶体磨普通型胶体磨-胶磨机、湿磨机、湿式超微粒粉碎机

性能特点：
分体式胶体磨［主体不锈钢］实用新型，结构紧凑，外形新颖，整体卫生，环保节能，效益高。
执行国家标准GB/T 14466和企业标准Q/WHX02-2010制造。
分体式胶体磨机体部位与物料接触部件均采用不锈钢材料。机架及电动机钢铁油漆。

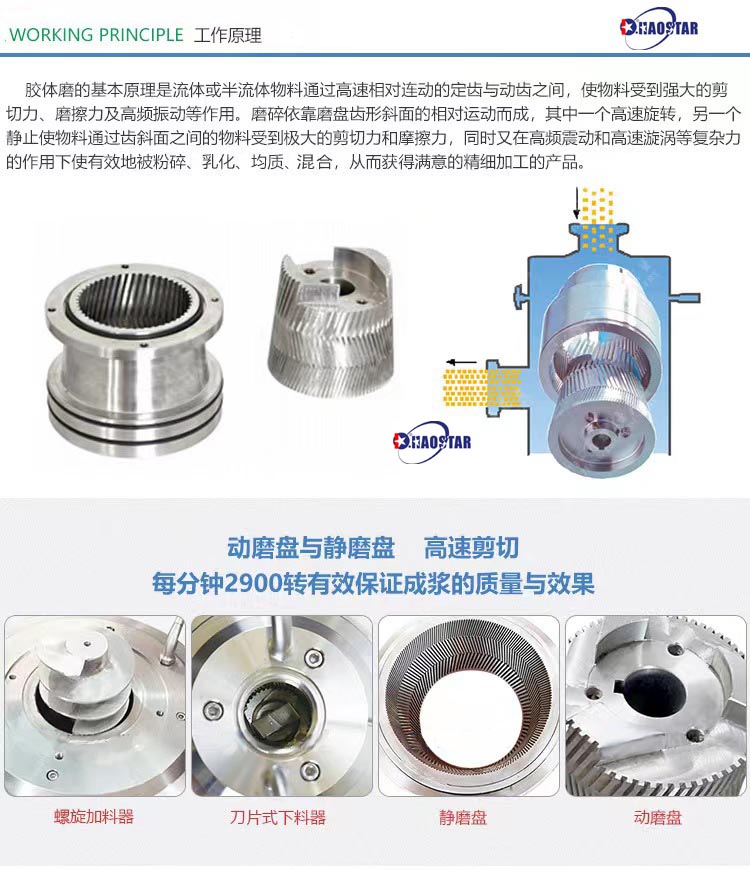

胶体磨-colloidmill-jiaotimo磨头(动静磨盘) 核心备品备件采用材料SUS220,240,201,304,316L不锈钢,特殊耐腐蚀耐磨不锈钢(特制材料)、合金钢, GCr15V耐磨合金钢,金钢耐磨磨片,硬度57-60HRC耐磨盘。配立式电动机，机体与电机分体并列，皮带丛带动。又称傍立电机分体式胶体磨。

设计新型，操作使用简单，安装维护方便，体积小、效率高等特点。为湿式超微粒研磨、粉碎、乳化、混合、分散、均质、搅拌等高效功能

适用于超大流量的谷物类物料的粉碎作用，对于皮渣类物料的进一步粉碎要求的效果尤为显著。如：辣椒、番茄皮渣、甜玉米、老玉米、大薯、白兰豆、大豆、菠萝、木薯、秸秆、海藻、催化剂、混悬液、煤焦油、重油、乳化混合油、生物、化工、炭黑、白炭黑、钛白粉、麦、饲料、鱼饵、包谷酒糟、白酒糟、啤酒糟、船用垃圾、生活垃极、畜牧垃极、餐厨污水处理、水产品废料等.各类乳状液或膏状物介质物料，处理物料粘稠密度可大于10000厘泊的采用180型以上胶体磨。

本系列可代替并优于石磨，砂磨机、球磨机、乳匀机、乳化机、三辊机、捣碎机等工作。
本系列可按照客户对加工物料不同的酸度、碱度、浓稠度等性质特殊要求定制生产。

1.分体式胶体磨F系列HAOSTARS COLLOIDS MILL普通单冷却型性能表a

技术参数产品型号	乳化细度 (um) 单循环或多循环	按物料性质而变化 (产量) (T/h)	磨盘直径 (mm)	进口直径(mm)	出口直径(mm)	冷却管接头 (mm)	主要转速 (r/min)	电机功率 (Kw)	外形尺寸 (长×宽×高)	重量 (Kg)
JM-F500	2-50	10-50	Ø500	Ø150	Ø80	Ø12	1450-2900	45-200	1400×650×1300	720
JM-F400	2-50	10-40	Ø400	Ø150	Ø80	Ø12	1450-2900	45-160	1300×650×1300	680
JM-F350	2-50	6-35	Ø350	Ø125	Ø80	Ø12	1700-2900	37-45	1200×550×1100	650
JM-F320	2-50	6-30	Ø320	Ø125	Ø80	Ø12	1700-2900	37	1200×550×1100	650
JM-F320a	2-50	6-30	Ø320	Ø125	Ø80	Ø12	1700-2900	45	1200×550×1100	840
JM-F250a	2-50	5-20	Ø250	Ø125	Ø60	Ø12	1700-2900	30	1100×550×1050	472
JM-F250b	2-50	5-20	Ø250	Ø125	Ø60	Ø12	1700-3500	37	1100×550×1050	510
JM-F200a	2-50	5-10	Ø200	Ø100	Ø50	Ø12	1700-3500	15	820×410×1050	350
JM-F200b	2-50	4-10	Ø200	Ø100	Ø50	Ø12	1700-3500	22	820×410×1000	415
JM-F200c	2-50	4-12	Ø200	Ø100	Ø50	Ø12	1700-3500	30	1100×500×1000	455
JM-F180a	2-50	2-6	Ø180	Ø90	Ø40	Ø12	1700-3500	11	820×450×950	340
JM-F180b	2-50	2-6	Ø180	Ø90	Ø40	Ø12	1700-3500	15	820×450×950	360
JM-F180c	2-50	2-8	Ø180	Ø90	Ø40	Ø12	1700-3500	22	820×500×990	400
JM-F140a	2-50	1-4	Ø140	Ø66	Ø32	Ø12	1700-3500	7.5	810×400×930	280
JM-F140b	2-50	1-4	Ø140	Ø66	Ø32	Ø12	1700-3500	11	810×410×930	305
JM-F140c	2-50	1-4	Ø140	Ø66	Ø32	Ø12	1700-3500	15	810×410×930	350
JM-F130	2-50	0.7-3	Ø130	Ø65	Ø30	Ø12	1700-3500	5.5	810×410×930	280
JM-F120	2-50	0.7-2.5	Ø120	Ø65	Ø30	Ø12	1700-3500	5.5	810×400×930	275
JM-F100	2-50	0.5-2	Ø100	Ø65	Ø30	Ø12	1700-3500	5.5	800×400×920	270
JM-F80	2-50	0.5-1	Ø80	Ø47	Ø20	Ø12	1700-3500	4	700×340×810	105
JM-F65	2-50	0.2-0.5	Ø65	Ø47	Ø20	Ø8	1700-3500	2.2	720×350×780	90
JM-F60	2-50	0.02-0.1	Ø60	Ø47	Ø20	Ø8	1700-3500	1.5	650×300×700	60

* HAOSTARS COLLOIDS MILL各机型系列产品在不影响基本结构及性能的改进时，恕不另行通知 *

2.分体式胶体磨F-1系列HAOSTARS COLLOIDS MILL普通单冷却改良型性能表b

技术参数产品类型	乳化细度 (um) 单循环或多循环	按物料性质而变化 (产量) (T/h)	磨盘直径 (mm)	进口直径(mm)	出口直径(mm)	冷却管接头 (mm)	主要转速 (r/min)	电机功率 (Kw)	外形尺寸 (长×宽×高)	重量 (Kg)
JM-F500-1	2-50	10-50	Ø500	Ø150	Ø80	Ø12	1450-2900	45-200	1400×650×1300	720
JM-F400-1	2-50	10-40	Ø400	Ø150	Ø80	Ø12	1450-2900	45-160	1300×650×1300	680
JM-F350-1	2-50	6-35	Ø350	Ø125	Ø80	Ø12	1700-2900	37-45	1200×550×1100	650
JM-F320-1	2-50	6-30	Ø320	Ø125	Ø80	Ø12	1700-2900	37	1200×550×1100	650
JM-F320a-1	2-50	6-30	Ø320	Ø125	Ø80	Ø12	-17002900	45	1100×550×1100	840
JM-F250a-1	2-50	5-20	Ø250	Ø125	Ø60	Ø12	1700-2900	30	1100×550×1050	472
JM-F250b-1	2-50	5-20	Ø250	Ø125	Ø60	Ø12	1700-3500	37	1100×550×1050	510
JM-F200a-1	2-50	5-10	Ø200	Ø100	Ø50	Ø12	1700-3500	15	820×410×1050	350
JM-F200b-1	2-50	4-10	Ø200	Ø100	Ø50	Ø12	1700-3500	22	820×410×1000	415
JM-F200c-1	2-50	4-12	Ø200	Ø100	Ø50	Ø12	1700-3500	30	1100×500×1000	455
JM-F180a-1	2-50	2-6	Ø180	Ø90	Ø40	Ø12	1700-3500	11	820×450×950	340
JM-F180b-1	2-50	2-6	Ø180	Ø90	Ø40	Ø12	1700-3500	15	820×450×950	360
JM-F180c-1	2-50	2-8	Ø180	Ø90	Ø40	Ø12	1700-3500	22	820×500×990	400
JM-F140a-1	2-50	1-4	Ø140	Ø66	Ø32	Ø12	1700-3500	7.5	810×400×930	280
JM-F140b-1	2-50	1-4	Ø140	Ø66	Ø32	Ø12	1700-3500	11	810×410×930	305
JM-F140c-1	2-50	1-4	Ø140	Ø66	Ø32	Ø12	1700-3500	15	810×410×930	350
JM-F130-1	2-50	0.7-3	Ø130	Ø65	Ø30	Ø12	1700-3500	5.5	810×410×930	280
JM-F120-1	2-50	0.7-2.5	Ø120	Ø65	Ø30	Ø12	1700-3500	5.5	810×400×930	275
JM-F100-1	2-50	0.5-2	Ø100	Ø65	Ø30	Ø12	1700-3500	5.5	800×400×920	270
JM-F80-1	2-50	0.5-1	Ø80	Ø47	Ø20	Ø12	1700-3500	4	700×340×810	105
JM-F65-1	2-50	0.2-0.5	Ø65	Ø47	Ø20	Ø8	1700-3500	2.2	720×350×780	90
JM-F60-1	2-50	0.02-0.1	Ø60	Ø47	Ø20	Ø8	1700-3500	1.5	650×300×700	60

* HAOSTARS COLLOIDS MILL各机型系列产品在不影响基本结构及性能的改进时，恕不另行通知

3.分体式胶体磨F-2系列HAOSTARS COLLOIDS MILL普通双冷却可空转型性能表c

技术参数产品类型	乳化细度 (um) 单循环或多循环	按物料性质而变化 (产量) (T/h)	磨盘直径 (mm)	进口直径(mm)	出口直径(mm)	冷却管接头 (mm)	主要转速 (r/min)	电机功率 (Kw)	外形尺寸 (长×宽×高)	重量 (Kg)
JM-F500-2	2-50	10-50	Ø500	Ø150	Ø80	Ø12	1450-2900	45-200	1400×650×1300	720
JM-F400-2	2-50	10-40	Ø400	Ø150	Ø80	Ø12	1450-2900	45-160	1300×650×1300	680
JM-F350-2	2-50	6-35	Ø350	Ø125	Ø80	Ø12	1700-2900	37-45	1200×550×1100	650
JM-F320-2	2-50	6-30	Ø320	Ø125	Ø80	Ø12	1700-2900	37	1200×550×1100	650
JM-F320a-2	2-50	6-30	Ø320	Ø125	Ø80	Ø12	-17002900	45	1200×550×1100	840
JM-F250a 2	2-50	5-20	Ø250	Ø125	Ø60	Ø12	1700-2900	30	1100×550×1050	472
JM-F250b-2	2-50	5-20	Ø250	Ø125	Ø60	Ø12	1700-3500	37	1100×550×1050	510
JM-F200a 2	2-50	5-10	Ø200	Ø100	Ø50	Ø12	1700-3500	15	820×410×1050	350
JM-F200b-2	2-50	4-10	Ø200	Ø100	Ø50	Ø12	1700-3500	22	820×410×1000	415
JM-F200c-2	2-50	4-12	Ø200	Ø100	Ø50	Ø12	1700-3500	30	1100×500×1000	455
JM-F180a-2	2-50	2-6	Ø180	Ø90	Ø40	Ø12	1700-3500	11	820×450×950	340
JM-F180b-2	2-50	2-6	Ø180	Ø90	Ø40	Ø12	1700-3500	15	820×450×950	360
JM-F180c-2	2-50	2-8	Ø180	Ø90	Ø40	Ø12	1700-3500	22	820×500×990	400
JM-F140a-2	2-50	1-4	Ø140	Ø66	Ø32	Ø12	1700-3500	7.5	810×400×930	280
JM-F140b-2	2-50	1-4	Ø140	Ø66	Ø32	Ø12	1700-3500	11	810×410×930	305
JM-F140c-2	2-50	1-4	Ø140	Ø66	Ø32	Ø12	1700-3500	15	810×410×930	350
JM-F130-2	2-50	0.7-3	Ø130	Ø65	Ø30	Ø12	1700-3500	5.5	810×410×930	280
JM-F120-2	2-50	0.7-2.5	Ø120	Ø65	Ø30	Ø12	1700-3500	5.5	810×400×930	275
JM-F100-2	2-50	0.5-2	Ø100	Ø65	Ø30	Ø12	1700-3500	5.5	800×400×920	270
JM-F80-2	2-50	0.5-1	Ø80	Ø47	Ø20	Ø12	1700-3500	4	700×340×810	105
JM-F65-2	2-50	0.2-0.5	Ø65	Ø47	Ø20	Ø8	1700-3500	2.2	720×350×780	90
JM-F60-2	2-50	0.02-0.1	Ø60	Ø47	Ø20	Ø8	1700-3500	1.5	650×300×700	60

HAOSTARS COLLOIDS MILL各机型系列产品在不影响基本结构及性能的改进时，恕不另行通知
